曲阜市富兴机械设备有限公司

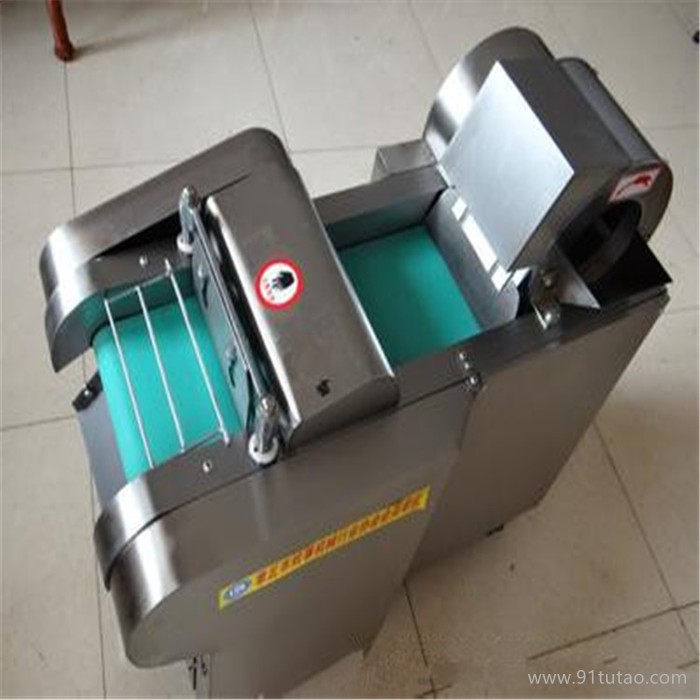

 我厂生产的多功能切菜机总结多年的经验，反复改进设计制造，“离心式切片构造”可完成硬质蔬菜的切片，自动输送到刀架下，可加工成片、丝、块、丁、菱形、曲线等多种形状。
因竖刀模拟手工切菜原理，加工表面平整光滑，成型规则，被切蔬菜组织完好，保持新鲜。
该机广泛适用于硬、软各种根、茎、叶类蔬菜比如土豆、芹菜、韭菜、蒜台、豆角等蔬菜以及竹笋、年糕、海带的加工，也是酱菜行业必不可少的理想设备之一，也是酱菜行业必不可少的理想设备之一。
带离心款随机工具箱配有菱形丁刀、方形丁刀、波纹型刀和直竖刀，根据物料切碎需求更换不同刀片。
不带离心款随机带两把直竖刀。
离心切片厚度2-10毫米可调，传送带切片切丝厚度1-25毫米可调
菱形刀片切出厚度：19毫米，切丁刀片切丁宽度：19毫米
主要结构与注意事项:
1.主要有机架、输送带、压菜带、切片机构、调速箱或塔轮调速机构组成。
2.离心式切片机构用于瓜薯类硬菜的切片，片厚可在一定范围内自由调节，竖刀部分可将叶类软菜或切好的片加工成不同规格的块、丁、菱形等各种形状。切菜长度通过“可调偏心轮”在一定范围内任意调整。因竖刀模拟手工切菜原理，加工表面平整光滑，成型规则，被切蔬菜组织完好，保持新鲜。
3.工作前先试切，观察所切蔬菜规格与要求规格是否一致，否则应调节切片厚度或切菜长度，符合要求后进行正常工作。1、本产品为多功能切菜机，带切片头款随机带直竖刀、曲线、方块、菱形四把刀，不带切片头的是两把直竖刀。

 2、本机适用于硬、软各种根、茎、叶类蔬菜和海带的加工，可切制成片、块、丝、丁、菱形、曲线形多种花样。

 离心切片厚度2-10毫米可调

 传送带切片切丝厚度1-25毫米可调

 菱形刀片切出厚度：16毫米

 切丁刀片切丁宽度：19毫米

加工定制:是	种类:切菜机
功率:1.5（kw）	电压:380（V）
外形尺寸:1300*510*1050（mm）	产品用途:食堂 饭店
净重:380（kg）	适用范围:果蔬加工厂设备
营销:促销	规格:1300*510*1050mm

1.1 用途: 我厂生产的系列多用切菜机，广泛适用与各种根.茎.叶类蔬菜和海带.豆制品等切制加工.可加工片.块.丁.菱形.曲线多种形状.

 Y—饮食加工机械

 QC—“切菜”两个汉字的 第一个汉语拼音字符

Q—表示带料筒

J—表示简易式[塔伦调速]

C—表示切长段

A—改进序号为A.B.C……

1.2特点：该机操作简单，维修方便，适应性强，是理想的蔬菜加工设备。

2 主要结构与工作原理

2.1 主要有机架.输送带.压菜带.切片机构.调速箱或塔轮调速机构组成

2.2 离心式切片机构用于瓜薯类硬菜的切片.片后可在一定范围内自动调节.竖刀部分可将叶类软菜或切好的片加工成不同规格的块,丁,菱形,等各种形状切菜长度通过.“可调偏心轮”在一定范围内任意调整。因竖刀模拟手工切菜原理，加工表面平整光滑，成型规则，被切蔬菜组织完好，保持新鲜。

5 安装 调试

 5.1 将机器放在水平的工作场地，确保机器放置平稳可靠。

 5.2使用前对各部位进行检查，紧固件是否在运输途中松动，开关及电源线是否因运输而破损，并及时采取相应措施。



 5.3检查旋转料筒内或输送带上是否有异物，如有异物必须清理干净，以免引起刀具损坏。

5.4确定电源电压与本机额定电压相符合。在外地接地，标记处可靠接地，将电源软线伸长找专业电工将机器电源线接在全极断开大开距电源上，接通电源，按下“ON”按钮，检查转向，V带轮的转向与表示一致为正确。否则，切断电源，调整接线。

6 使用操作

6.1工作前先试切，观察所切蔬菜规格与要求规格是否一致,否则应调节切片厚度或切菜长度，符合要求后进行正常工作。

6.2安装竖刀

6.2.1智能切菜机安装竖刀：把竖刀放在定刀板上，刃口与定刀板下端平行接触，定刀板销在刀架上，紧固切刀螺母，拆下定刀板即可。

6.2.2其他切菜机安装竖刀：先转动可调偏心轮，使刀架行至下死点后，再使刀架向上抬起1/2毫米，使竖刀与输送带接触后，紧固螺母把竖刀紧固在刀架上。说明：高架抬起高度可根据所切蔬菜自行掌握。如果高架抬起高度小，蔬菜有可能连刀，如果高架抬起高度过大，有可能切坏输送带。6.3切菜长度调整：观察控制面板上显示的长度数值与要求长度是否相符，增加长度时按增长按钮，减小长度时按减小按钮。

其他切菜机调整：转动可调偏心轮，松开连杆紧固螺钉，切细丝可移动支点，由外向里；切粗丝时可移动支点，由里向外，调好后紧固调整螺钉。

 6.4切片厚度调整

 根据切片机构的结构，选择合适的调整方法。

说明：片刀刀刃与拨料盘之间的间隙在0.5-1毫米为宜，否则影响切菜质量。

 6.5速度调整

 根据变速机构不同选择相应的调整方法

  6.6 切菜是要将蔬菜清洗干净，以免蔬菜中夹杂异物，损坏刀具等零件。

1、香葱、香菜、菠菜、韭菜、韭蒜等茎杆茎叶物料段形、片形。

2、高丽菜、青红椒等块形。

3、胡萝卜、白萝卜等切片、切丝、标准段长丝。

4、芦荟粒、芦荟条。改变切刀与送料槽安装角度为专斜切机将根茎类蔬菜：如马铃薯、蕃薯、黄瓜、竹笋、洋葱、茄子等切片、条、丁，适合卫生餐饮人员或食品加工厂使用.

切菜机使用方法

1.将机器放置在水平的工作场地上,确保机器下边四脚平稳,可靠,不晃动.仔细检查旋筒内有无杂物,如有异物清理干净,以免引起机器损坏.对各部件进行检滴油.紧固件是否使用中松动,开关线路是否破损.
2.为确保安全，必须在接地标记处可靠接地,电源接头必须安装漏电保护器！！！
3.机器工作时，严禁将手伸入机器内,在加工过程中勿用湿手按开关。
4.在进行清理拆卸前，首先断开电源，使机器停止运转。
5.轴承每3个月更换1次钙基润滑脂。
6.在使用过程中，若出现异常情况，应迅速关闭电源开关，待故障排除后重新启动，使之正常工作.



1、操作前将设备放置在水平地面，确保机器放置平稳可靠；确定设备插头接触良好，无松动，无水迹；  2、检查旋转料筒内或输送带上是否有异物，如有异物必须清理干净，以免引起刀具损坏；  3、操作、调整根据所需加工的菜类选择切割模式，离心切片机用于瓜薯类硬菜的切片，竖刀部分可将叶类软菜或切好的片加工成不同规格的块、丁、菱形等各种形状；  4、安装竖刀，先转动可调偏心轮，使刀架行至下死点后，再使刀架向上抬起1-2毫米，使竖刀与输送带接触后，紧固螺母把竖刀紧固在刀架上。如果刀架抬起高度小，蔬菜有可能连刀，如果刀架抬起高度过大，有可能切坏输送带；
