济南辣椒香辛料粉碎机

济南研一机械设备有限责任公司

粉碎技术    无限可能

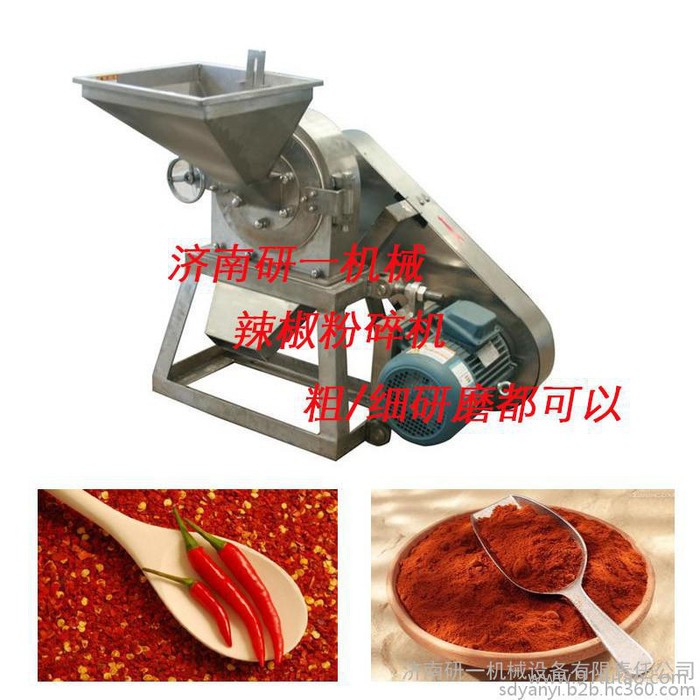

简易不锈钢粉碎机

万能粉碎机具有温度低、噪音小、效率高等特点。适宜粉碎化学物料、中药材等干燥的脆性物料。

产品简介
万能粉碎机结构简单、坚固、运转平稳、粉碎效果良好，被粉碎物可直接由主机磨腔中排出、粒度大小通过更换不同孔径的网筛获得，另外该机为全不锈钢。机壳内壁全部经机加工达到表面平滑，改变了以前机型内壁粗糙、积粉的现象，使药品、食品、化工等生产更符合国家标准，达到GMP的要求。

1、低能耗：采用创新粉碎机构，与多辊式磨机相比，相同能耗下产量提高超过30%。
2、高细度：配备高精度自分流分级系统，成品细度高，产品粒度分布可调，大颗粒控制严格。
3、应用范围广。
4、低磨损：粉碎部分易损件采用复合耐磨新材料，使用寿命长。

5、系统控制：采用智能控制，操作方便，运行稳定。
6、环保：主机降震消噪设计，有效减少设备的震动及噪声；系统采用负压生产，生产现场无粉尘污染。

应用范围
万能粉碎机属连续投料式粉碎，产量从几斤到二十几斤不等（视物料情况而定），所以非常适合中试、小规模生产的用户，可广泛用于中药、西药、食品、饲料、化工、农业、科研院所、大专院校等行业，以及药店、药房、门诊部等用户使用。本机可以粉碎中草药（党参、白芨、木通、乳香、黄芪、三七、海马、菟丝子、灵芝、甘草、山楂、珍珠等）、植物根、茎、叶、花、果，树皮、麦麸、磨芋、玄麻、玉米芯、粮食、虾皮、海藻、脱水蔬菜、干姜、蒜片、调料、大枣、塑料、化工原料、云母、石墨、膨润土、珍珠岩、酒糟、饼类、木炭、活性碳、纤维素、薯渣、茶叶、豆粕、牛皮、羊皮、果壳等。（注：易燃易爆物，湿性物料不能粉碎加工）
例：全草类中药：麻黄、仙鹤草、、广藿香、半枝莲、益母草、薄荷、青蒿、茵陈、锁阳等
果实及种子类中药：火麻仁、五味子、木瓜、杏仁、决明子、蛇床子、女贞子等

藻、菌、地衣类中药：海藻、冬虫夏草、茯苓、猪苓、雷丸、马勃、松萝等

根茎类中药：狗脊、大黄、何首乌、黄连、升麻、黄芪、人参、三七、当归、柴胡、明党参、党参、山药、天麻等

养生美容类：珍珠、玫瑰花、白芷、白芨、海藻、甘草、桑叶、鱼腥草、茉莉花、首乌、木耳、苦瓜、肉桂、雷公根、杏仁、番茄、芡实、芦荟、绿茶、柠檬、南瓜等

豆类：黄豆、绿豆、红豆、黑豆、青皮豆、蚕豆、咖啡豆等
调味料：桂皮、香叶、小茴香、孜然、辣椒、白胡椒、黑胡椒、甘草、、公丁香、八角等
干货类：香菇、木耳、莲子、杞子、百合、桂圆、干荔枝、干茶、黄花菜、竹笋干、山药片等
谷类：大米、糯米、糙米、黑香米、籼米、紫米、稻谷、红米、西米等

工作原理
万能粉碎机主要是靠锤子冲击作用来破碎物料的。物料进入粉碎腔中，受到高速回转的锤头的冲击而粉碎，与此同时物料相互撞击，多次破碎，经过筛网的筛选，已经合格的粉末从筛网间隙中排出，不合格的物料，在粉碎腔内再次经锤头的冲击，研磨，挤压而破碎。

使用说明
1、本机为整台装箱，拆箱后，搬至适当位置，放置平稳，接通电源，即可试用。
2、使用前应检查机件传动部分是否有松动和其它不正常现象，机器运转方向应与箭头方向一致。
3、使用时先进行空载试验1-2分钟，待观察无异常现象方可投料，进料时应逐渐增大物流量，并随时观察电机耗电电源和运转情况，待加料与电源平衡运转正常后，定死下料闸板，进行工作。
4、中途如因物料太潮，结粘太大，影响出粉，应将物料烘干或更换较粗的筛板。
5、更换筛板只需将前盖打开即可进行，安装前盖时应注意两边手轮松紧一致，保证前盖与机壳密封。
6、停车前应先停止加料，让机器运转5-20分钟后再停车。以便减少残留物料。

操作过程
（1） 旋转手轮，待松到一定程度，将手轮往两边轻轻一推，即可打开粉碎腔门盖。

（2）旋松粉碎腔固定螺丝，取下筛网，取出筛片，换上合适的筛片，装上筛网。

（3）关闭粉碎腔门盖，旋紧粉碎腔固定螺丝。

（4）打开出料门盖，将接料袋接在出料斗上，然后扎好袋口。

（5）关上出料门盖

（6）开启电源开关，开启后，先进行空载试验1-2分钟，然后调节料流量。

注意事项

1、检查粉碎腔内是否有异物（开机前必须为空），接通电源。
2、拧紧上盖和粉碎腔的蝶形螺帽。
3、启动电机，空机转动1-2分钟，然后从进料盘中渐渐喂入所打物料，喂料不宜过快过多。
4、如遇物料卡住，电机不转，请立即关闭，以免电机烧毁，待清除所卡物料后，可继续使用。
5、本机在使用过程中严禁打开上盖和用手伸入粉碎腔内。
6、本机系干式粉碎机，不宜粉碎潮湿物和油腻物。
7、请用户根据所需更换不同筛网。
8、本机采用过热保护器，如电机负载过大，会自动停机，如继续操作，请重新按下保护器。

保养及维修
1、定期检查轴承，更换高速黄油，以保证机器正常运转，要经常检查易损件，如有磨损严重现象要及时更换。
2、机器使用时如发现主轴转速逐步减退，必须将电机向下调节，这样能使机器达到规定转速，发现异常应停机检查。
3、开机时严禁金属物料流入机器内部，如铁钉、铁块等等。
4、工作结束后，须清洗机器各部分的残留物料，停用时间较长必须擦净机器，用蓬布罩好。



水冷粉碎机

一、工作原理

高速万能粉碎机的原理是通过机械传动，使活动齿盘和固定齿盘间产生高速相对运动，物料由料斗经加料器自动加入粉碎室，在活动齿盘和固定齿盘间被剪切、摩擦及物料彼此撞击等综合作用下达到粉碎。粉碎的粉料通过筛网控制由出粉口落入集粉袋。

二、适用范围和技术性能：

在万能粉碎机的基础上，根据用户的特殊使用要求和被粉碎物料的特殊物理、化学性质可以加装水冷装置。如果被粉碎物料的熔点较低、燃点较低、受热易发软、发粘，从而造成降低粉碎效果或者无法粉碎，甚至造成燃烧、爆炸，这就有必要在粉碎设备上加装水冷降温装置。水冷装置的目的就是降低粉碎腔的温度。常用的水冷装置就是在粉碎腔的前壁和后壁分别加装一个密封的水夹，使流动的自来水或者井水不断地流进后壁水夹，再流进前壁水夹，再由前壁水夹回流入后壁，由后壁的出水口流出。

三、 主要技术指标及性能指标

全包机架不锈钢粉碎机

一、工作原理

高速万能粉碎机的原理是通过机械传动，使活动齿盘和固定齿盘间产生高速相对运动，物料由料斗经加料器自动加入粉碎室，在活动齿盘和固定齿盘间被剪切、摩擦及物料彼此撞击等综合作用下达到粉碎。粉碎的粉料通过筛网控制由出粉口落入集粉袋。

二、适用范围和技术性能：

广泛应用于化工、矿业、磨料、耐火材料、电池材料、冶金、建材、制药、陶瓷、食品、农药、饲料、新材料、环保等行业和各种干粉类物料的超细粉碎、打散及颗粒整形。
1、能耗低，与传统万能粉碎机相比，可节能30%。

2、设备结构紧凑，占地面积小。
3、粉碎箱内无存料，无死角，易于拆洗，更换品种方便，符合GMP标准。
4、粉碎粒度范围广，成品粒径在20-200目范围任调；机型全，产量15～500kg/h机型任选。

三、性能参数：

食品化工除尘磨粉机组

粉碎机组A型

粉碎机组B型

粉碎机组C型  (搅拌机价格另计)

用途：淀粉膨化料磨粉、玉米快餐粥磨粉，粮食磨粉、山药磨粉、辛香料磨粉、中药材磨粉。

设备性能：产量100~400公斤，细度20目~120目。

一．工艺流程如下：原料——磨粉——装袋。

设备尺寸：（长*高*宽）米3*1.5*2.6。设备功率：14.75KW，设备材料：不锈钢、碳钢、铸铁。

二.  主要设备明细表



铸铁粉碎机

济南研一机械设备有限责任公司生产FST单相电/三相电系列铸铁粉碎机，品种多，质量优，机器性能良好，节能、高产、高效。

FST系列产品机器机构紧凑，外形美观，使用范围广，机器对各种气候条件适应能力强，配件损耗率低，使用成本低。深受国内外客户欢迎。



型号	电机(KW)	电压	主轴转速 (r/min)	重量 (kg)	转子直径(mm)	T型偏齿(件)	产量 （Kg/h）	三角带(mm)
FSTD200	2.2	220v	6000	45	200	3	150	1200
FSTD350	3	220v	4000	90	350	3	250	1200
FST320	7.5	380v	4600	138	320	8	320	2000
FST360	11	380v	4600	160	360	10	350	2180
FST400	15	380v	4600	200	400	10	400	2180
FST500	15-18.5	380v	3900	280	500	10	500	2380
FST700	37	380v	2800	750	700	10	600



粉草机（饲料粉碎机/铡草粉碎机）

型号	电机（kw）	电压（v）	主轴转速 (r/min)	重量 (Kg)	转子直径 (mm)	内置动刀/锤片数量（件）	产量 （Kg/h）
FSC30	3	220	4000	45	300	3(动刀)	200
FSC40-28	11	380	4200	120	400	20（锤片）	600
FSC40-28(多功能型)	11	380	4200	120	400	16（锤片）	600
FSC50-28	18.5	380	3600	280	500	20(锤片)	800

  济南研一机械设备有限责任公司粉碎机车间
